Shining 3D FreeScan Trak ProW

Der FreeScan Trak ProW ist ein Laser-Scanner mit Tracker-System für grosse Scanvolumen. Er besteht aus den beiden Einheiten FreeTrak W (Tracker) und TE25W (Laser-3D-Scanner). Damit kann innerhalb des getrackten Volumens (siehe unten) ohne Marker gescannt werden. Beide Eiheiten können ohne Kabel betrieben werden.

Typische Anwendungsgebiete sind:

• Zivile Luftfahrt
• Maschinenbau
• Energieproduktion (z.B. Windkraft)
• Automobilindustrie
• Schwerindustrie
• Schiffs- und Fahrzeugbau und -um/ausbau

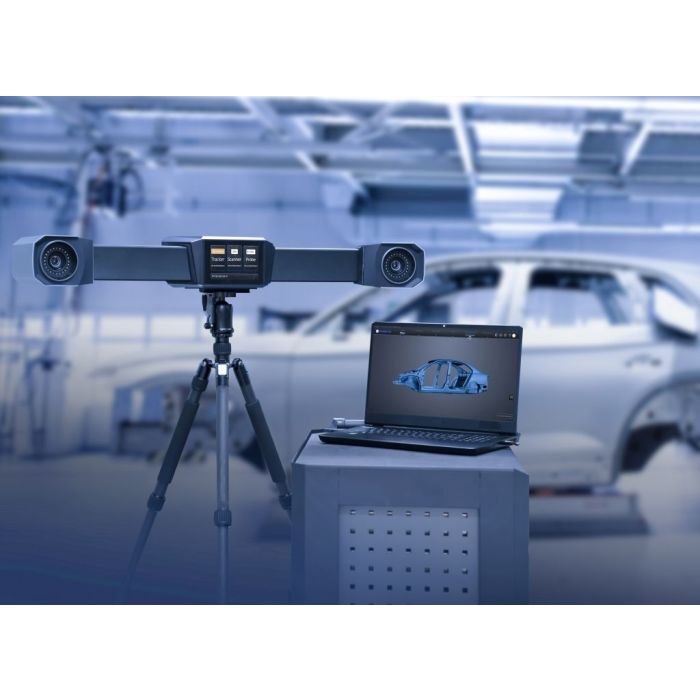

Die Tracker-Einheit ist nur 8.2 kg schwer und schnell aufgebaut. Sie überwacht den Scanner in Abständen bis zu 8.6 m und einem resultierenden Volumen von sagenhaften 206.7 m³. Sollte das alleine nicht reichen, können mehrere Tracker-Scanner-Einheiten zusammengeschaltet werden.

Der Laser-Scanner mit 1.47 kg Gewicht beherrscht insgesamt drei verschiedene Scanmodi:

• 50 gekreuzte Linien für rasches Scannen
• 7 parallele Linien für hochdetailliertes Scannen
• 1 Einzellinie für Vertiefungen wie Bohrungen

Die erfassten Daten werden gleich in den beiden Einheiten vorverarbeitet, so dass sehr effizient gescannt werden kann. Die Anzeige auf dem Bildschirm durch die Scan-Software liefert bereits eine Netzdarstellung des Scans in Echtzeit. Die Netzdaten werden dabei ständig optimiert, so dass die Anzahl Knoten/Flächen so gering wie möglich bleibt, um die Dateigrössen unter Kontrolle zu behalten. Für die Erkennung gewisser Geometrien wird auch KI-Technologie eingesetzt.

Mittels Video-Photogrammetrie (VPG) mit Hilfe von Kalibrationsstangen werden die Messdaten während des Scans kalibriert.

Optional ist eine Messprobe mit Taster erhältlich, welche in das System integriert werden kann. Damit können analog der Funktionsweise einer Koordinatenmessmaschine auch Punkte erfasst werden, welche optisch nicht oder nur schwer zugänglich sind.
